Tủ Điện Điều Khiển Bơm Tăng Áp Công Nghiệp: Cấu Tạo, Phân Loại

Tủ điện điều khiển máy bơm tăng áp là thiết bị quan trọng trong các hệ thống cấp nước cần duy trì áp suất ổn định trên đường ống. Tủ có nhiệm vụ điều khiển một hoặc nhiều máy bơm hoạt động theo nhu cầu sử dụng, đồng thời tích hợp các thiết bị đóng cắt, bảo vệ và điều khiển nhằm giúp hệ thống vận hành an toàn, ổn định.

Đặc biệt với các hệ thống sử dụng máy bơm công suất lớn, việc lựa chọn và thiết kế tủ điện phù hợp đóng vai trò quan trọng trong khả năng vận hành, kiểm soát áp suất và bảo vệ động cơ.

Cường Thịnh Vương nhận tư vấn, thiết kế, lắp đặt tủ điện điều khiển máy bơm tăng áp cho nhà máy, xưởng sản xuất, tòa nhà, chung cư, khách sạn và các công trình công nghiệp.

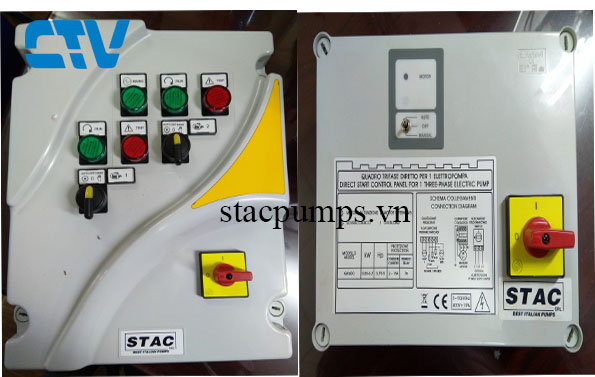

Tủ điện điều khiển bơm tăng áp là gì?

Tủ điện điều khiển bơm tăng áp là hệ thống tủ điện được thiết kế để điều khiển hoạt động của máy bơm nhằm duy trì áp suất nước theo giá trị yêu cầu.

Tùy cấu hình, tủ có thể điều khiển một hoặc nhiều máy bơm, sử dụng công tắc áp suất, cảm biến áp suất, biến tần, PLC hoặc các thiết bị điều khiển khác.

Khi áp suất trong đường ống thay đổi, tín hiệu từ thiết bị cảm biến sẽ được đưa về hệ thống điều khiển. Tủ điện sẽ căn cứ vào giá trị cài đặt để điều khiển máy bơm tăng hoặc giảm công suất, khởi động hoặc dừng bơm phù hợp.

Ứng dụng của tủ điện bơm tăng áp công nghiệp

Tủ điện bơm tăng áp công nghiệp được sử dụng trong nhiều hệ thống cần duy trì áp lực nước ổn định như:

- Nhà máy và khu công nghiệp.

- Xưởng sản xuất.

- Tòa nhà cao tầng.

- Chung cư.

- Khách sạn.

- Bệnh viện.

- Hệ thống cấp nước sinh hoạt.

- Hệ thống bơm tăng áp.

- Hệ thống HVAC và chiller.

- Trạm bơm cấp nước.

- Hệ thống PCCC theo thiết kế của công trình.

- Các hệ thống sử dụng nhiều máy bơm công suất lớn.

Việc lựa chọn cấu hình tủ phụ thuộc vào số lượng máy bơm, công suất động cơ, yêu cầu về lưu lượng – áp suất và chế độ vận hành của hệ thống.

Cấu tạo tủ điện điều khiển bơm tăng áp

Một tủ điều khiển máy bơm tăng áp thường gồm các nhóm thiết bị chính sau:

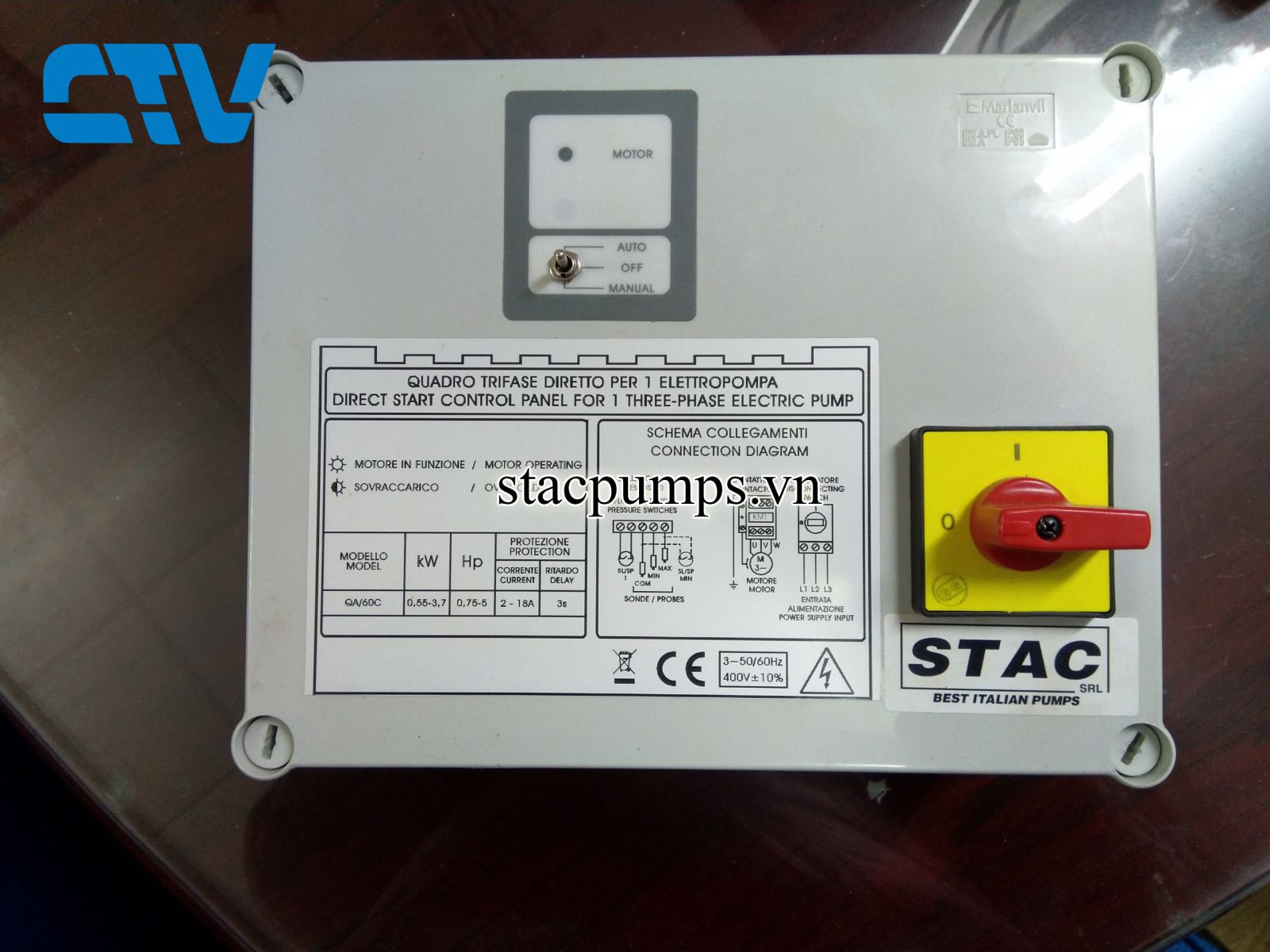

1. Vỏ tủ điện

Vỏ tủ là phần bao bên ngoài dùng để bảo vệ các thiết bị điện, đồng thời là nơi bố trí và cố định các thiết bị bên trong.

Tùy vị trí lắp đặt, có thể lựa chọn loại vỏ tủ phù hợp với điều kiện môi trường, kích thước thiết bị và yêu cầu bảo vệ.

2. Thiết bị đóng cắt và bảo vệ

Nhóm thiết bị này có nhiệm vụ đóng/ngắt nguồn và bảo vệ mạch điện, động cơ.

Có thể bao gồm:

- MCCB/MCB.

- Contactor.

- Rơ le nhiệt.

- Relay bảo vệ.

- Biến tần.

- Thiết bị chống mất pha hoặc các thiết bị bảo vệ khác.

Cấu hình thực tế sẽ được lựa chọn theo công suất và yêu cầu của từng hệ thống.

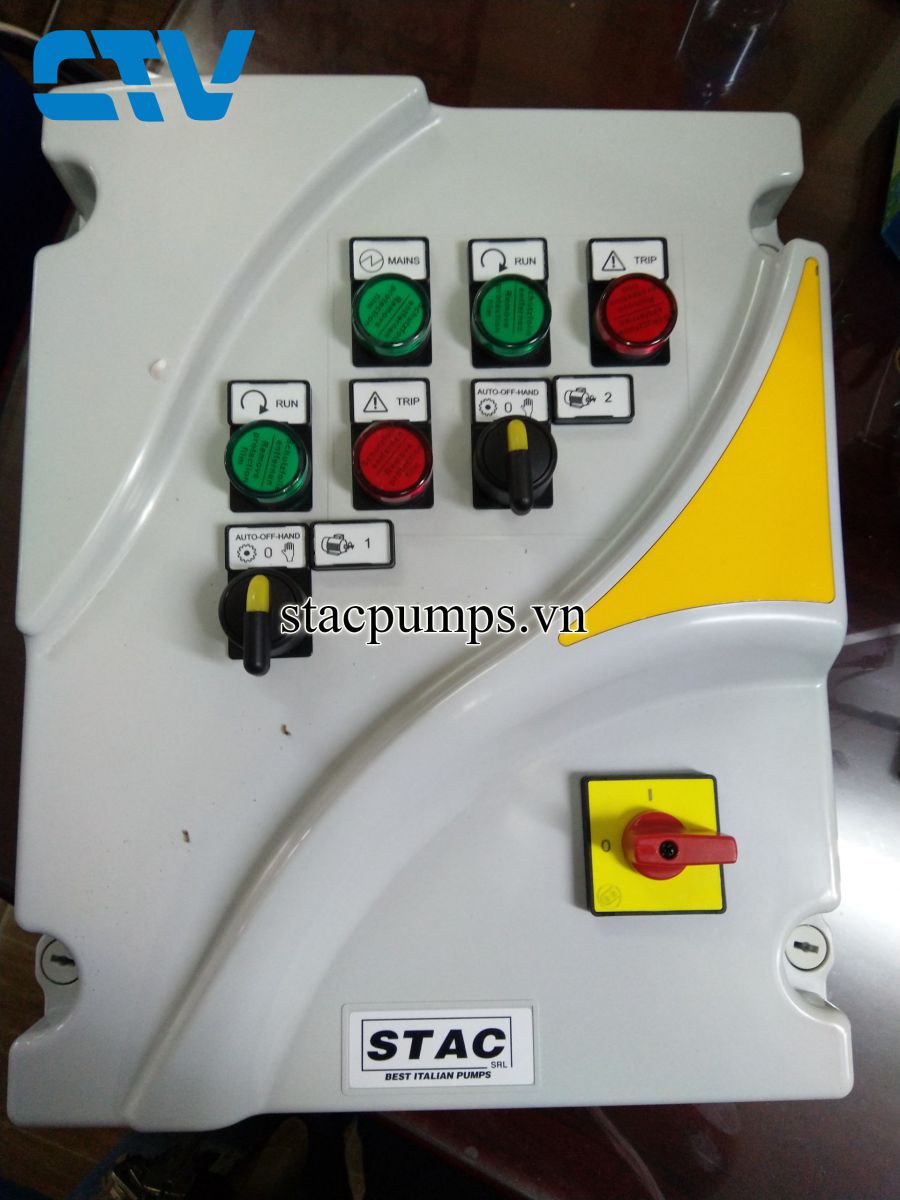

3. Thiết bị điều khiển và báo hiệu

Đây là nhóm thiết bị giúp người vận hành theo dõi và điều khiển hệ thống, có thể bao gồm:

- Cảm biến áp suất.

- Công tắc áp suất.

- PLC.

- Màn hình HMI.

- Nút nhấn.

- Đèn báo.

- Đồng hồ đo.

- Bộ điều khiển.

Các thiết bị này phối hợp với nhau để đưa ra tín hiệu điều khiển máy bơm theo chế độ được thiết lập.

4. Phụ kiện và hệ thống dây dẫn

Ngoài các thiết bị chính, tủ điện còn có:

- Dây điện.

- Cầu đấu.

- Máng đi dây.

- Đầu cốt.

- Tem nhãn.

- Dây thít.

- Ống ruột gà.

- Thanh DIN và các phụ kiện lắp đặt.

Việc bố trí dây dẫn khoa học giúp tủ dễ kiểm tra, bảo trì và xử lý sự cố.

Phân loại tủ điện điều khiển bơm tăng áp

Tùy phương thức điều khiển, tủ điện bơm tăng áp có thể được thiết kế theo nhiều cấu hình khác nhau. Ba phương án phổ biến gồm:

Tủ điện bơm tăng áp điều khiển bằng PLC

Tủ sử dụng PLC để tiếp nhận tín hiệu từ cảm biến áp suất và các thiết bị đầu vào, sau đó điều khiển máy bơm theo chương trình đã lập trình.

Với hệ thống nhiều bơm, PLC có thể được lập trình để:

- Điều khiển bơm theo nhu cầu.

- Luân phiên máy bơm.

- Gọi thêm bơm khi nhu cầu tăng.

- Chuyển sang bơm dự phòng khi có sự cố.

- Điều khiển biến tần theo tín hiệu áp suất.

- Cảnh báo và hiển thị lỗi.

Cấu hình PLC phù hợp với các hệ thống bơm công suất lớn, nhiều máy bơm hoặc có yêu cầu điều khiển phức tạp.

Tủ điện bơm tăng áp sử dụng biến tần và cảm biến áp suất

Ở cấu hình này, cảm biến áp suất gửi tín hiệu về biến tần hoặc bộ điều khiển. Biến tần sử dụng chức năng PID để điều chỉnh tốc độ động cơ theo áp suất cài đặt.

Khi nhu cầu sử dụng nước thay đổi, tốc độ máy bơm cũng có thể thay đổi tương ứng.

Ưu điểm của phương án này là:

- Điều chỉnh tốc độ bơm linh hoạt.

- Hỗ trợ duy trì áp suất ổn định.

- Khởi động và dừng động cơ êm hơn.

- Có thể giảm điện năng tiêu thụ trong một số chế độ vận hành.

- Phù hợp với hệ thống cần thay đổi lưu lượng thường xuyên.

Đây là một trong những cấu hình phổ biến cho tủ điện bơm tăng áp biến tần.

Tủ điện bơm tăng áp sử dụng công tắc áp suất

Công tắc áp suất hoạt động theo tín hiệu ON/OFF dựa trên ngưỡng áp suất cài đặt.

Khi áp suất giảm xuống dưới mức thiết lập, công tắc gửi tín hiệu để khởi động máy bơm. Khi áp suất đạt đến ngưỡng trên, hệ thống sẽ thực hiện lệnh dừng bơm.

Cấu hình này có ưu điểm là đơn giản, dễ sử dụng và chi phí đầu tư thấp hơn so với hệ thống điều khiển phức tạp.

Tuy nhiên, áp suất có thể dao động quanh các ngưỡng đóng/ngắt và khả năng điều chỉnh linh hoạt không bằng hệ thống sử dụng biến tần.

Nguyên lý hoạt động của tủ điện bơm tăng áp

Nguyên lý hoạt động phụ thuộc vào cấu hình tủ, nhưng nhìn chung có thể diễn ra như sau:

Cảm biến áp suất → Tủ điều khiển → Thiết bị đóng cắt/biến tần → Máy bơm → Tăng áp đường ống → Cảm biến tiếp tục đo áp suất.

Khi người dùng sử dụng nước, áp suất trong đường ống giảm. Cảm biến ghi nhận sự thay đổi và gửi tín hiệu về tủ điều khiển.

Tủ điện sẽ xử lý tín hiệu và đưa ra lệnh điều khiển phù hợp. Với hệ thống biến tần, tốc độ động cơ có thể được điều chỉnh để đáp ứng nhu cầu lưu lượng và áp suất.

Đối với hệ thống nhiều bơm, bộ điều khiển có thể thực hiện chức năng luân phiên hoặc gọi thêm bơm khi nhu cầu sử dụng tăng.

Ưu điểm của tủ điện điều khiển bơm tăng áp

Sử dụng tủ điện điều khiển máy bơm tăng áp mang lại nhiều lợi ích cho hệ thống:

Duy trì áp suất theo yêu cầu

Tủ giúp hệ thống điều khiển máy bơm dựa trên giá trị áp suất được cài đặt, hạn chế tình trạng áp lực quá thấp hoặc quá cao trong điều kiện vận hành phù hợp.

Tự động hóa quá trình vận hành

Người dùng không cần thường xuyên đóng/ngắt máy bơm bằng tay. Hệ thống có thể tự động điều khiển theo tín hiệu áp suất hoặc chương trình được thiết lập.

Bảo vệ động cơ

Tủ có thể tích hợp nhiều chức năng bảo vệ như:

- Quá tải.

- Ngắn mạch.

- Mất pha.

- Thấp áp/quá áp.

- Lỗi biến tần.

- Các cảnh báo khác tùy thiết kế.

Điều khiển nhiều máy bơm

Đối với hệ thống công suất lớn, tủ có thể được thiết kế để điều khiển nhiều bơm, luân phiên bơm chính – bơm dự phòng hoặc gọi thêm bơm khi nhu cầu tăng.

Hỗ trợ tối ưu vận hành

Khi sử dụng biến tần và điều khiển áp suất phù hợp, hệ thống có thể điều chỉnh công suất máy bơm theo nhu cầu thực tế, góp phần tối ưu chi phí vận hành.

Lưu ý khi thiết kế tủ điện bơm tăng áp

Để tủ điện hoạt động ổn định, cần xác định chính xác các thông số của hệ thống trước khi thiết kế.

Một số thông tin cần cung cấp gồm:

- Số lượng máy bơm.

- Công suất từng động cơ.

- Điện áp sử dụng.

- Lưu lượng yêu cầu.

- Cột áp.

- Áp suất cần duy trì.

- Loại máy bơm.

- Chế độ vận hành.

- Yêu cầu tự động hóa.

- Điều kiện môi trường lắp đặt.

Đối với hệ thống nhiều bơm công suất lớn, cần tính toán kỹ thiết bị đóng cắt, bảo vệ, biến tần, PLC và phương án điều khiển để đảm bảo tính đồng bộ.

Cường Thịnh Vương thiết kế, lắp đặt tủ điện bơm tăng áp

Cường Thịnh Vương nhận tư vấn, thiết kế, lắp đặt tủ điện điều khiển bơm tăng áp công nghiệp cho nhiều hệ thống máy bơm khác nhau.

Các giải pháp có thể bao gồm:

- Tủ điện điều khiển 1 máy bơm.

- Tủ điện điều khiển nhiều máy bơm.

- Tủ điện bơm tăng áp biến tần.

- Tủ điện điều khiển PLC.

- Tủ điện điều khiển bằng cảm biến áp suất.

- Tủ điện điều khiển bằng công tắc áp suất.

- Tủ điện máy bơm công suất lớn.

- Tủ điện điều khiển và bảo vệ máy bơm.

- Tủ được thiết kế dựa trên công suất máy bơm, số lượng bơm, yêu cầu áp suất và chế độ vận hành thực tế, giúp thuận tiện cho quá trình sử dụng, kiểm tra và bảo trì.

Liên hệ Cường Thịnh Vương

Nếu quý khách đang cần thiết kế hoặc lắp đặt tủ điện bơm tăng áp công nghiệp, hãy cung cấp thông số máy bơm và yêu cầu của hệ thống để Cường Thịnh Vương tư vấn cấu hình phù hợp.
